一.產品的技術指標
1.環境條件
環境溫度：-40~40℃
相對濕度：40℃，20~90％
海拔高度：≤2000m
2.電源條件
額定電壓：~220V／380V
電壓偏差：±20％
工頻頻率：48.5~51.5Hz
功率消耗：<0.5W(切除電容器時)
3.電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準
DL/T842-2003《壓低并聯電容器裝置使用條件》中對應條款要求。
4.測量誤差
電壓：≤0.5％(在80~120％額定電壓范圍內)
電流：≤1％
溫度：±1℃
5.保護誤差
電壓：≤0.5％(在80~120％額定電壓范圍內)
電流：≤1％
溫度：±1℃
6.無功補償參數
電容器投切問隔：>10S
無功容量：單臺≤40 Kvar(三相)、
≤20kvar(分相)；
聯機：≤32臺
7.可靠性參數
控制準確率：100％
控制容許次數：100萬次
電容器容量運行時間衰減率：≤1％/年
電容器容量投切衰減率：≤0.1％歷次
年故障率：≤0.1％
8.機械參數及安裝
重量：35kg(40Kvar)
二.產品主要有以下幾種功能
1．抑制諧波功能：有效抑制高次諧波和涌流，對高次諧波形成低阻抗通路。對諧波有吸收泄放作用，能消除高次諧波對
電容器的影響，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降，使用壽命降低。
2．同步投切功能：與專用控制器配合，響應時間快，可實現動態跟蹤，并準確在電流電壓為零時投切，受諧波影響小。
3．分相補償功能：分相補償型產品，各相電容可分別投切，提高無功補償精確度，使三相無功不平衡得到良好補償。
4. 測量功能：配電電壓、電流、無功功率、功率因數測量、CT卡目位與變比自動測量、校正；各臺電容器三相電流體、
內溫度測量。
5. 保護功能：回路電流速切、過流保護；電容器過壓、欠壓保護；電容器過溫、斷相、三相不平衡保護，當電容器溫度
超過65度，電容器整機退運保護，提高使用壽命，確保系統安全運行。
6. 信號功能：電容器的投切狀態，過欠補狀態、過欠壓狀態信號；保護動作類型、自診斷故障類型信號。
7. 通信功能：電容器和控制器之間采用RS-485通信聯結，便于大量采樣數據上傳及與外設外設監控終端進行信息交換，
構成系統工作。
8. 智能網絡控制：可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不
同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，溫度高的先退；補償工況恒定
時，電容器每一段時間循環投切，避免單只電容器長時間投運。
9. 故障自診斷功能，電容器智能控制元件能對本體各相運行參數進行自診斷，一旦出現自檢故障，整機快速響應，退出
運行。
三.產品的主要特點

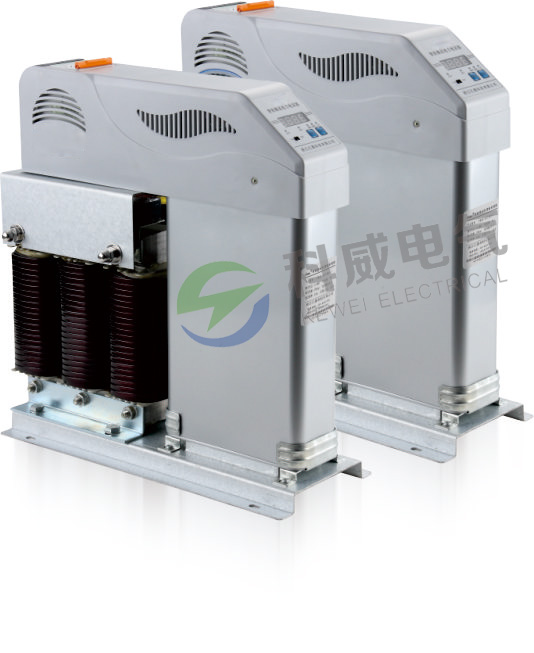

YKW-DB系列抗諧型低壓智能電力電容器與YKW-DB系列低壓智能電力電容器相比，主要特點如下：
1.采用高品質工業型低壓濾波電力電容器，安全性高；
2.采用同步開關技術，技術先進，性能穩定可靠；
3.采用閉環電路，磁路不飽和，無能源消耗，無電磁輻射；
4.采用特殊技術與工藝，能有效抑制高次諧波和涌流，抑制3~13次以上諧波效果明顯；
5.模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；
6.智能網絡，485通訊接口可以接入后臺計算機，進行配電綜合管理；
7.采用分散控制模式，100萬次無故障投切，高可靠性；
8.界面中文顯示，操作簡單，維護方便，利于現場故障查找；
9.內加SH防暴器及溫控裝置，提高嚴重諧波場合下運行可靠度；
10.節能效果顯著，有效提高功率因數，降低電能消耗，改善電能質量。
KW-DM系列抗諧型低壓智能電力電容器主要應用于諧波電流為50％以下的場所，能夠可靠運行，不會產生諧振，對諧波
無放大作用，并在一定程度上有吸收消除諧波的功能。
yKW-DB-KX單回路抑制諧波型
發布時間：2021-02-23
